100 KVA Pad Mount Three-Phase Oil-Immersed Distribution Transformer



Noforonina ho an'ny fitsinjarana entana antonony azo antoka-, ity transformer 100 kVA pad-amboarina ity dia manolotra safidy coil varahina na alimo ary mahazaka miasa 50 Hz sy 60 Hz. Mampihena ny fepetra takian'ny habaka ny dian-tongony compact.









ZBW-12/0.4 efa voapetraka-dia karazana substation -style prefabricated American-type. Amin'ny maha-vokatra efa vita efa mitambatra, dia manambatra ny tariby amin'ny tambajotran'ny famatsiana herinaratra, fitaovana fanaraha-maso sy fiarovana amin'ny voltase avo, kojakojan'ny substation ary fitaovana fitsinjarana herinaratra. Ampiasaina betsaka amin'ny tambajotra fitsinjarana herinaratra an-tanàn-dehibe sy ambanivohitra.

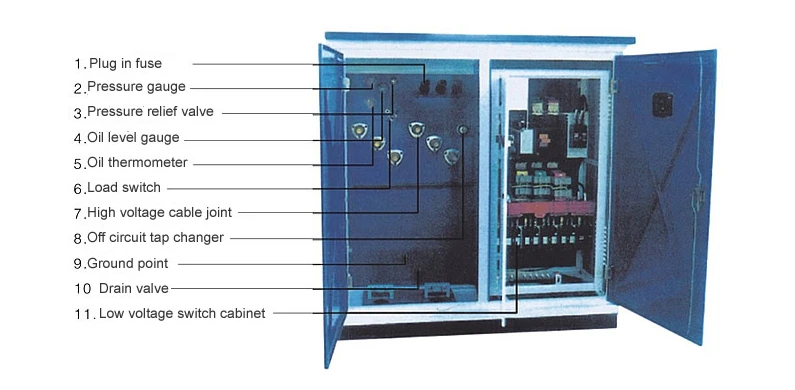

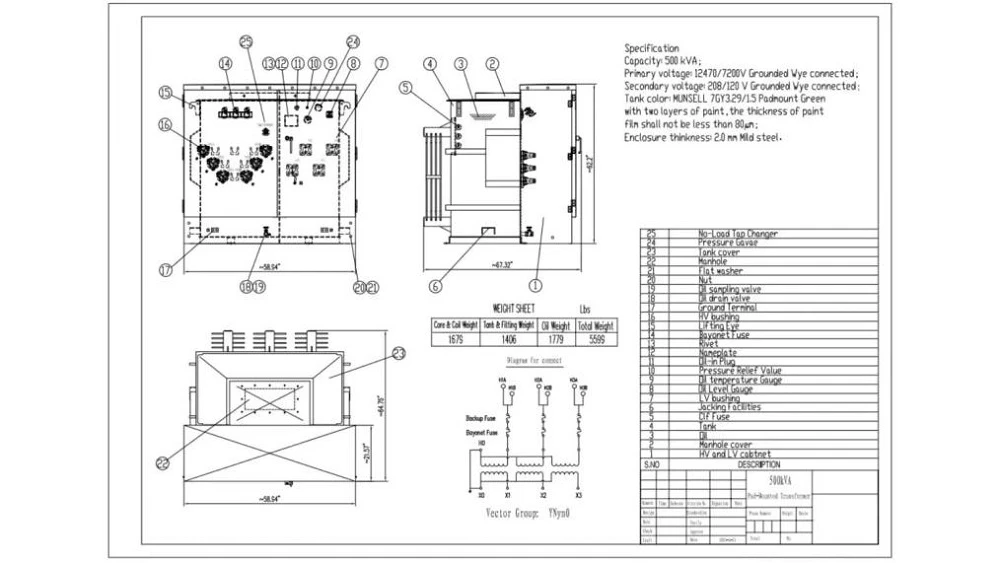

Ny vokatra dia fitaovana amin'ny -famidin'ny enta-mavesatry ny voly avo sy -avo avo lenta ao amin'ny fitoeran-tsolika mpanova, ary manana endrika ara-drafitra roa: tankin'ny transformer mitambatra sy tankin'ny transformer misaraka. Ny tanky dia manana rafitra voaisy tombo-kase tanteraka, ary misy fitaovana amin'ny mari-pana amin'ny solika, ny haavon'ny solika, ny fanerena fanerena, ny valva famotsorana fanerena, ny valva tatatra ary ny singa hafa hanaraha-maso ny toetry ny mpanova.

Araka ny fomba famatsiana herinaratra, ny vokatra dia sokajiana ho karazana tambajotra peratra sy karazana terminal. Mba hahatonga ity vokatra ity ho mifanaraka kokoa amin'ny tena fepetra takian'ny tambajotran'ny herinaratra ao Shina, ny orinasanay dia namoaka -type fuses, izay tsy misy fiantraikany amin'ny fiasan'ny solika mpanova.

Mifototra amin'ny hasarotan'ny -faritra mivoaka amin'ny voly ambany, ny vokatra ZBW-12/0.4 dia mizara ho karazana kabinetra telo: karazana mahazatra, karazana nohatsaraina, ary karazana feno. Izany dia ahafahan'ny mpampiasa sy ny singa famolavolana hanao safidy mora kokoa sy mora vidy.









• Raha raisina ho ohatra ny andiany ZBW, dia aseho amin'ny ZBW - 12/0.4 - □ - □ - □ ny modely.
• Ny ampahany voalohany "ZBW" dia manondro ny substation efa vita.
• Ny "12/0.4" dia maneho ny haavon'ny voltase naoty, miaraka amin'ny 12kV ho an'ny lafiny - avo lenta ary 0.4kV ho an'ny lafiny - ambany.
• Ireo boaty manaraka dia manondro ny fandrefesana tonta avo - amin'ny voltase naoty (KV), fandrefesana fandrefesana malefaka - ambany amin'ny volavolan-tena (KV), ary ny fahafahan'ny mpanova (KVA).










1. Toetran'ny fampangatsiahana: Ny rivotra-tena mangatsiaka
2. tontolo iainana miasa:
Ny hafanan'ny rivotra ivelany dia tsy tokony hihoatra ny 40 degre na ambany noho ny -45 degre; ny haavony dia tsy tokony hihoatra ny 1000m; ny mari-pana isam-bolana dia tsy tokony hihoatra ny 30 degre; ny mari-pana isan-taona eo ho eo dia tsy tokony hihoatra ny 20 degre.
Amin'ny 25 degre, ny hamandoana amin'ny rivotra dia tsy tokony hihoatra ny 95%, ary ny salan'isa isam-bolana dia tsy mihoatra ny 90%.
Tsy tokony hihoatra ny 0.3g ny hafainganam-pandeha mitsivalana; ny hafainganam-pandeha mitsangana tsy tokony hihoatra ny 0.15g.
Ny tontolo fametrahana dia tokony ho afaka amin'ny loto miharihary, ary koa ny gazy sy vovoka mipoaka na manimba. Ny toerana fametrahana dia tokony ho afaka amin'ny vibration mahery vaika sy ny fiantraikany, ary ny fitaovana dia tokony hapetraka eo amin'ny sehatra simenitra na sehatra hafa fisaka sy mafy orina.
3. Fanamarihana: Raha toa ka miala amin'ny fepetra ara-teknika voalaza etsy ambony ny fepetra fampiasana, dia hifampiraharaha amin'ny orinasa ny mpampiasa.









1. Rafitra mirindra sy habe kely: Manodidina ny 1/3 ka hatramin'ny 1/5 amin'ny an'ny tobin-tsolika Eoropeana -style box-eoropeana an-trano manana tanjaka mitovy ny habeny, mampihena be ny velaran-tany.

2. Firafitra voaisy tombo-kase tanteraka sy voahidy tanteraka: Tsy mitaky halaviran'ny insulation izany ary manome fiarovana azo antoka ho an'ny tena manokana.

3. Fifandraisana avo -avo malefaka sy fomba famatsiana herinaratra: Ny fifandraisana avo-avo dia azo ampiasaina ho an'ny tamba-jotra peratra sy ny fifandraisana amin'ny terminal, izay ahitana fomba famatsiana herinaratra mora sy azo itokisana.

4. Fahombiazan'ny transformer tena tsara: Ny transformer dia manana fampisehoana tsara, miaraka amin'ny fatiantoka ambany, ny tabataba ambany ary ny fiakaran'ny mari-pana ambany. Izy io koa dia manana fahafaha-mavesatra be loatra, ary koa ny fatorana fohy-ary fanoherana ny fiatraikany.

5. Azo ampifanarahana amin'ny -fepetra mivoaka amin'ny voly ambany: Afaka mahafeno ny fepetra takian'ny circulaire mivoaka -volta ambany isan-karazany izy io, ary azo fidina araka ny rafitra efa misy na namboarina araka izay ilaina.

6. Karazana fampifandraisana tariby roa misy: Misy safidy roa ho an'ny fampifandraisana tariby: tariby lohan'ny tariby ary 200A/600A elbow-karazana "T"-miendrika tariby raikitra. Azo amboarina ny mpanendaka zinc oxide feno insulated; Ny lohan'ny tariby 200A dia manohana ny fametahana mivantana ary miasa ho toy ny fametahana mitoka-monina.







1. Ny vokatra dia manana habe kely, rafitra mirindra, ary mora fametrahana.
2. Azo ampiasaina ho an'ny tambajotra peratra sy ny fampiharana terminal, ary manome fiarovana azo antoka ho an'ny tena manokana.
3. Ny vokatra dia manana fatiantoka ambany, tabataba ambany ary fampisehoana ambony.
4. Ny kabinetra dia mampiasa rafitra manohitra ny halatra-.
5. Izy io koa dia manana fiakaran'ny mari-pana ambany sy ny fahaiza-manao mahery vaika.










● Fahaiza-mitondra fototra sy fiarovana
Ny fahaiza-mitondra fototra dia tsy tokony ho latsaky ny 100 kPa.

-Raha any amin'ny faritra avo no misy ny fototra, dia hisy rafitra fanarian-drano ivelany manodidina azy.

-Ny fototra dia haorina amin'ny simenitra biriky mena, ary ny rindrina anatiny sy ivelany dia hosorina amin'ny 20mm-matevina 1:2 simenitra mifangaro amin'ny 3% tantera-drano mba hanatsarana ny tantera-drano.

-Tokony ho fisaka ny fanambanin'ny fototra vita amin'ny simenitra, ary aorian'ny fametrahana ny tobim-pamokarana efa vita mialoha, dia fehezina amin'ny simenitra ny fototra manodidina.



● Firafitra sy Ampahany voapetaka

-Ny fanambanin'ny efitranon'ny tariby dia tokony hiondrika kely mankany amin'ny fantsona fanangonan-drano mba hisorohana ny fivondronan'ny rano.

-Miendrika diamondra-rato vy mivelatra (ray 150×300, habe 10×20 harato) dia tsy maintsy amboarina ao anatin'ny rafitra louver, miaraka amin'ny taolan-tehezana manamafy tafiditra ao amin'ny rindrina mba hampitomboana hery.

-Tokony apetraka mialoha- ny barany sy ny fonon-tariby fametahana tariby, ary ny endriny sy ny toerana misy azy dia hofaritana araka ny fepetran'ny toerana tena izy.

--Ny toeran'ny lavaka tariby miditra sy mivoaka dia hofaritana ihany koa araka izay takiana eny an-toerana.



● Operation sy Space

Aorian'ny fametrahana ny tobim-pamokarana mpanova efa nomanina, dia tokony hatokana eo anoloan'ny switch ny fivoahana tsy latsaky ny 1.5m mba hiantohana ny fampandehanana sy fikojakojana.



● Rafitra fanoto

- Ny vatan-kazo fanorenan-tany dia tokony havoaka avy ao amin'ny hady tariby, ary azo alamina manodidina ny singa fototra peratra na miitatra mankany amin'ny elektrôda fanorenana avy amin'ny lafiny iray.

- Ny gorodona fototra dia tokony hamboarina amin'ny Φ12mm galvanized round vy na 30×4mm galvanized flat vy.

- Ny fanoherana amin'ny tany dia tokony ho Latsaky ny na mitovy amin'ny 4Ω, mifanaraka amin'ny fepetra takian'ny fahefana fahefana.



● Fenitry ny fanorenana sy ny fahafaha-manatsara

-Ny fanorenana fototra dia tokony hanaraka ny JGJ/T16-92 "Code for Electrical Design of Civil Buildings".

-Ny refy aseho amin'ny sary dia sanda atolotra. Ny fantsakana tariby dia azo alamina amin'ny lalana telo na efatra araka ny fepetran'ny tranokala mba hamenoana ny fepetra takian'ny tsipika miditra.








S/N	Anarana	Unit	Parameter ara-teknika
1	Voltage naoty	KV	10/0.4
2	Volavo -avo avo lenta	KV	10
3	Low -voltage Side Narated Voltage	KV	0.4
4	Volavom-piasana ambony indrindra (lafin'ny voltase avo)	KV	12
5	Frequency naoty	Hz	50
6	Naoty Capacity	KVA	150-1600
7	Avo -Voankazo Mampihena hafanana	KA	20/26
8	Ambany -Main Circuit Breaker Naoty fohy-fahaizana manapaka	KA	35
9	Ambany -Distribution Circuit Breaker Nomena naoty fohy-circuit breaking Capacity	KA	35
10	Avo -volta be Load Switch Transfer Current	A	>1500
11	1 min Herin'ny herin'aratra mahatanty Voltage	KV	35
12	Volavolan'ny tselatra	KV	75
13	Fomba fampangatsiahana	-	Manadio tena -menaka asitrika
14	High -Fusse Backup Fandotoana amin'izao fotoana izao	KA	50
15	Tapaka ny koran'ny Plug-ao amin'ny Fuse	KA	2.5
16	Temperature Ambient	ANTONONY	-35 ~ +40
17	Fiakaran'ny maripana azo ekena ny coil	K	65
18	Tsy misy-fitsipika momba ny Voltage	%	± 5% na ± 2 × 2,5%
19	Ambaratonga tabataba	dB	<50
20	Grade fiarovana amin'ny Box Shell	-	Tsy latsaky ny IP3X



Ambaratonga insulation

Volavolan'ny naoty (KV)	10			0.4
	mpanova	Miverena amin'ny tany ary dingana mankany amin'ny dingana	Eo anelanelan'ny disconnectors
Faharesen'ny herin'aratra mahatanty voly (KV)	35	42	48	2.5
Ny sandan'ny tampon'ny impulse mahazaka malefaka (KV)	75	75	85	–









Vatana mpanova andiany S9 vaovao voafantina, very kely, tanjaka be loatra, toherina fohy -matanjaka, voaaro avokoa ny fametahana rehetra. Ny mpanova fototra tsy misy ifandraisany amin'ny andiany S11 miaraka amin'ny fampisehoana tsara kokoa dia azo fidina ihany koa.



Capacity KVA	Voltage KV		Midira amin'ny marika vondrona	Tsy misy-enta-mavesatra %			Tsy misy fahaverezan'ny entana W			Impedance %	Very entana
	Fihenjanana be	Fanerena ambany		S9	S10	S11	S9	S10	S11
160	10±5% na 2×2.5%	0.4	Dyn11 Yno	1.4	1.4	0.2	400	320	255	4.0	2200
200				1.3	1.3	0.2	480	380	305		2600
250				1.2	1.2	0.2	560	450	360		3050
315				1.1	1.1	0.2	670	530	425		3650
400				1.0	1.0	0.15	800	650	505		4300
500				1.0	1.0	0.15	960	750	605		5100
630				0.9	0.9	0.15	1200	910	755		6200
800				0.8	0.8	0.15	1400	1080	980		7500
1000				0.7	0.7	-	1700	1260	-	4.5	10300
1250				0.6	0.6	-	1950	-	-		12000



Anaran'ny entana		vondrona	315A	630A
Volavolan'ny naoty		KV	12	12
Amin'izao fotoana izao		A	315	630
Frequency naoty		Hz	50	50
Nomena naoty -fatorana akaiky akaiky		kA	31.5	50
Naoty fohy-fotoana mahatohitra ny ankehitriny		kA	12.5	50
Nomena fotoana fiaretana fohy		S	2	2
Fiainana mekanika		-faharoa	2000	2000
Fitsapana tselatra	Dingana mankany amin'ny dingana	KV	75	75
	Fisaraham-panambadiana		85	85
1min ny herin'ny frequences mahatohitra ny voly	Dingana mankany amin'ny dingana	KA	42	42
	Fisaraham-panambadiana		48	48
Ny tampon'ny laharana dia mahatohitra ny ankehitriny		KV	31.5	50



fahafahana	A	B	C	H	Lanja KG
200kVA sy ambany	1830	1420	820	1850	＜ 2800
250-400kVA	1830	1450	850	1980	3000-3300
500-630kVA	1830	1480	880	2070	3600-3950
800kVA	2200	1700	950	2170	4500

Fanamarihana: Ity ambony ity dia ny habeny mahazatra ho an'ny fanondroana.



fahafahana	A	B	C	H	Lanja KG
315kVA	2560	1600	600	1000	3050
400kVA	2560	1600	600	1000	3270
500kVA	2560	1600	600	1000	3400
630kVA	2560	1600	600	1000	3900
800kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250kVA	2910	1950	800	1000	5400
1600kVA	2200	1700	950	2170	4500

Fanamarihana: Ity ambony ity dia ny habeny mahazatra ho an'ny fanondroana.
